全自动煤粉取样器中直插式和回旋式结构特点，及工作原理介绍？

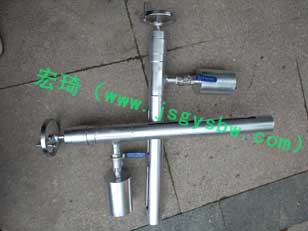

          直插式全自动煤粉取样器是连云港市宏琦电力辅机有限公司研发生产的新一代产品，广泛应用于正压直吹式制粉系统。采用国际上等圆环面积法，实现了等速取样，取样过程符合国家电力行业DL/T942-2005标准，所取煤粉样品真实、准确，具有代表性。产品具有定时自动取样功能及人工随机取样功能，一键式操作，实现了全自动取样，取样过程无泄漏，现场环保整洁。
直插式全自动煤粉取样器主要技术指标：
         ⑴适用范围：正压直吹式制粉系统煤粉取样；
         ⑵安装位置：安装在磨煤机一次风管垂直段
         ⑶取样枪：φ25.5mm平头取样枪；取样孔φ10mm；长度大于500～800mm
         ⑷取样时间：5～8min／每次；
         ⑸管道内气流速度：14～35m/s；
         ⑹气源要求：0.3～1.2Mpa压缩空气；
         ⑺电源要求：220V.AC 3A（50HZ）；
         ⑻外形尺寸：821×176×226（L×W×H）mm；
         ⑼重量：35.5Kg；
         ⑽使用环境温度：－10～50℃；
         ⑾相对湿度：<96%无凝露；
         ⑿A/D转换器：12bit，100K采样率；
         ⒀差异传感器量程：±50 Pa；
直插式全自动煤粉取样器主要功能特点：
         取样枪及保护套采用不锈钢材料，耐磨，使用寿命长。
         取样前及取样后自动进行吹扫管道系统，避免取样器堵塞；
         取样枪由电动调速电机带动，在管道取样截面内按照等圆环面积法连续取样，所取样品具有代直插式全自动煤粉取样器表性；
         取样过程中实时自动调节压缩空气压力，自动控制枪管行进速度，实现等速取样；
         具有人工随机取样和定时自动取样功能，实现完全自动取样；
         采用法兰式连接方式，现场安装简单；
         采用全密封设计，结构紧凑，维护工作量少。

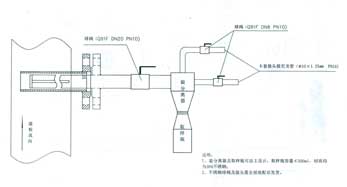

直插式全自动煤粉取样器工作原理
         根据等速取样原理，取样枪在电动执行机构的带到下贯穿煤粉管道取样截面的整个直径，按照等圆环面积法进行连续取样。同时，实时测量煤粉管道内气流的静压P1与取样枪内取样气流的静压P2，经过自动调节系统对P1、P2进行比较。当P1、P2静压超过±10Pa时，通过调节阀调整负压发生器的进气流量，从而改变P2的压力，确保取样枪内的压力P2与煤粉管道内的压力P1的静压差在±10Pa以内，实现等速取样。当风粉混合物进入取样器后，通过旋风分离器实现风粉混合物的自动分离，煤粉留在取样器内，乏气通过乏气管导回一次风管道。
回旋式全自动煤粉取样器
回旋式全自动煤粉取样器产品概述：
         回旋式全自动煤粉取样器应用于正压直吹式制粉系统。采用国际上先进的等圆环面积法，实现了等速取样，所取煤粉样品真实、准确，具有代表性。取样结束后取样枪自动退出一次风管，收藏在外置壳体内。具有定时自动取样功能及人工随机取样功能，一键式操作，实现了全自动取样，取样过程无泄漏，现场环保整洁。
回旋式全自动煤粉取样器主要技术指标
         ⑴适用范围：正压直吹式制粉系统煤粉取样
         ⑵安装位置：安装在磨煤机一次风管垂直段
         ⑶取样时间：8min／每次
         ⑷取样枪：φ10mm旋转取样枪；取样孔φ6mm；
         ⑸管道内气流速度：10～35m/s
         ⑹气源要求：0.3～1.2Mpa压缩空气
         ⑺电源要求：220V.AC 3A（50HZ）
         ⑻外形尺寸：390×525×660（L×W×H）mm
         ⑼重量：30Kg
         ⑽使用环境温度：－10～55℃
         ⑾相对湿度：<96%无凝露
回旋式全自动煤粉取样器主要功能特点：
         ①取样枪及保护套采用不锈钢材料，耐磨，使用寿命长。
         ②取样前及取样后自动进行吹扫管道系统，避免取样器堵塞；
         ③取样枪由电动调速电机带动，在管道取样截面内按照等圆环面积法连续取样，所取样品具有代表性；
         ④取样过程中实时自动调节压缩空气压力，自动控制枪管行进速度，实现等速取样；
         ⑤具有人工随机取样和定时自动取样功能，实现完全自动取样；
         ⑥采用法兰式连接方式，现场安装简单；
         ⑦采用全密封设计，结构紧凑，维护工作量少。
