汽水取样恒温装置技术规范说明(技术、性能)?
发布时间:2019/7/31 点击次数:94

汽水取样恒温装置技术规范说明(技术、性能)?

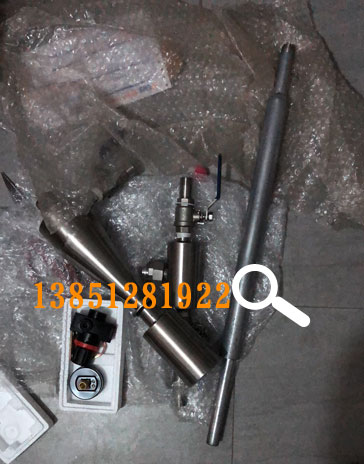

1 总则
        1.1  本规格书适用于综合利用电厂
汽水取样恒温装置的技术要求,对化学仪表取样的水温进行恒定,消除温度变化对仪表测量值的影响。包括汽水取样恒温装置的安装、调试、运行等方面的技术要求。投标方提供的设备必须满足技术先进、性能稳定的要求,保证设备投入运行后达到安全可靠的标准。
        1.2  本技术规格书提出的是最低限度的技术要求,并未对一切技术要求作出详细规定,也未充分引述有关标准及规范的条文。投标方应保证汽水取样恒温装置符合本规格书和工业标准。
        1.3  如投标方没有对本技术规格书提出书面异议,招标方则可认为投标方提供的产品完全满足本技术规格书的要求。
        1.4  如招标方有除本技术规格书以外的其它要求,以书面形式提出,经双方讨论、确认后,载于本技术规格书。
        1.5  本技术规格书所引用的标准若与投标方所执行的标准发生矛盾时,按较严格的标准执行。
        1.6  本技术规格书经双方共同确认和签字后作为合同的技术附件,与合同正文具有同等效力。
        1.7 在合同签定后,招标方有权因规范、标准、规程发生变化而提出一些补充要求。
        1.8 投标方应列支详细的供货设备清单并分项报价。
2 工作范围
        2.1投标方负责满足本规格书要求所必须的汽水取样恒温装置安装、调试和售后服务。其中包括(但不限于)下列内容:
        2.1.1按照火电厂机组在线汽水取样监测系统设计及运行要求、本规格书的规定和适用的工业标准,投标方负责提供1套汽水取样恒温装置。
        2.1.2按本规格书的要求,提供必需的技术资料、施工方案和构成汽水取样恒温装置所必需的全部配件。
        2.1.3 负责安装和调试服务,直到所提供的汽水取样恒温装置能满足系统运行,达到全部功能要求。
        2.1.4 按照合同规定的进度要求,按时发运设备和提供安装调试。
        2.1.5 向招标方提交所有最终资料和使用说明书,以便招标方能顺利地开展工作。
        2.1.6负责培训招标方的运行和维护的工程技术人员,并使这些培训人员能熟练地操作维护。
3 规范和标准
        本规格书中涉及的所有规范、标准或材料规格(包括一切有效的补充或附录)应遵循中国现行的国家标准和规范,均为最新版本,即以招标方最后发出订单之日作为采用最新版本的截止日期。如投标方使用本规格书以外的规范和标准,将征得招标方同意。
水汽集中取样分析装置验收应遵循
《水汽集中取样分析装置验收导则》                 DL/T 665-2009
《火力发电厂焊接技术规程》                       DL/T 869-2012
4 技术要求
        投标方提供的设备应与招标方原系统匹配并无缝对接,不得改变原装置工艺和控制系统。流体单元均使用不锈钢304材质制造,冷媒介质为R22制冷剂。

汽水取样恒温装置应采用闭式循环,共计恒温点为16点,每个恒温点配置一只筒形热交换器,被恒温的样水与恒温循环水进行逆向热交换。恒温循环水中间水箱由水箱、蒸发器组成,每个恒温点配置一只筒形热交换器,采用大功率不锈钢电加热管,被恒温的样水与恒温循环水进行逆向热交换,恒温装置既可以对样水进行降温,也可以对样水进行加热,从而达到恒定样水温度的目的,满足仪表测量的使用要求。
4.1 冷风保护
        汽水取样恒温装置进风侧配置压差控制器,当冷风进出口压差低于设定值时(冷风流量偏小),装置自动停机保护。
4.2 压缩机高低压保护
         制冷系统选用>10匹、风冷式柔性涡漩压缩机制冷,制冷系统具有超压和过流报警及保护功能,压缩机配置高低压控制器具有自动停止装置运行。
4.3自动恒温调节部分
         微电脑温度调节器可设定温度上限和下限,自动启动制冷压缩机和电加热,实行样水的恒温。温度数字显示,智能化的温度自动控制。
4.4恒温精度高
         恒温循环水在管道泵作用下与热交换器进行闭式循环,恒温循环水在热交换器内部与样水进行热交换,当各个样水温度的高低不一致时,通过不同的换热面积保证恒温控制精度。恒温设备出口水样温度应能恒定在25±1℃。
4.5冷却稳定
         冷凝器应采用冷却效果佳、冷却效果好的材质。风量进出口应有保护措施,确保冷媒的温度稳定。冷却性能应保证在恒温冷却水在38.7℃时仍能满足设备出口水样温度恒定在25±1℃的要求。
4.6 供电要求
         供电电源:AC380V±10%,50±1Hz
5 供货范围
下表为供货清单,其具体内容可按具体情况增加。
序号 名  称 规格型号 单位 数量 备注
1 压缩机 10HP 台 1 进口
2 循环泵  台 1 国产
3 风冷凝器 100平方米 台 1 进口
4 蒸发器 SJZ-01 台 1 进口
5 热力膨胀阀 TEX2 个 1 国产
6 回气压力表 0—3.5MPa 个 1 国产
7 排气压力表 0—3.5MPa 个 1 国产
8 压力控制器 YK306 台 1 国产
9 干燥过滤器  台 1 国产
10 油分离器 S5201 台 1 国产
11 数显温控开关 SHWK-I 个 1 国产
12 预冷架  套 1 国产
13 节流阀  个 1 国产
14 排污阀  个 1 国产
15 机械式自动补水装置 3/4” 套 1 国产
16 控制电器  套 1 国产
17 不锈钢水箱 0.85m*0.58m*0.5m 台 1 国产
18 截止阀(连接口带锥度,连接Ф22管道) DN20(材质:铜) 个 1 国产
19 截止阀(连接口带锥度,连接Ф16管道) DN15(材质:铜) 个 1 国产
20 Ф22铜管  套 1 国产
21 Ф16铜管  套 1 国产
22 DN8管道 不锈钢 套 1 国产
