煤粉取样器的几种形式比较及设计要点?
发布时间:2019/12/10 点击次数:384

煤粉取样器的几种形式比较及设计要点?

         本文由连云港市宏琦电力辅机有限公司介绍煤粉取样器的几种形式比较及设计要点。最近一直有很多用户咨询煤粉取样器到底有几种形式,我们应该选择哪一种适合目前自己的厂家使用。每周一课关于煤粉取样器分析:
固定式煤粉取样器:
        固定式煤粉取样器是用于正压直吹式制粉系统一次风送粉管道上煤粉取样专用设备。在磨煤机日常运行中,磨煤机研磨件的磨损、煤种、块度的变化,煤粉细度将产生较大的变化,直接影响锅炉燃烧效率,增加发电成本,因此定期对煤粉细度取样检测,当煤粉细度超过设计值时,及时调整、更换磨煤机研磨件或调整分离器折向门开度,以实现煤粉细度达到设计要求。
固定式煤粉取样器产品特点及结构形式
        该产品是利用压缩空气为动力,使取样管、分离器、取样瓶产生负压来抽吸煤粉达到取样目的,并可利用压缩空气吹扫取样管避免取样管堵塞的问题。设备上备有压缩空气调压阀,可通过该阀调整压缩空气的压力、流量来控制取样速度和实现等速取样。使取出的煤粉具有代表性。取样管采用伸缩式设计,采用螺杆驱动取样管,不工作时取样管退出煤粉管道外,避开煤粉气流对取样管的冲刷,大幅度的提高取样管的使用寿命。
固定式煤粉取样器主要有下列几部分组成:
        1、手轮—转动手轮,传动管内的螺杆旋转,通过连接装置带动取样管来回滑动。
        2、压缩空气调压阀—调整此阀,可控制压缩空气的压力流量,控制取样的速度。使其实现等速取样。
        3、吹扫阀—压缩空气进入煤粉管道经过此阀。
        4、传动管—固定螺杆传动装置用。
        5、固定板—固定传动管、球阀等。
        6、球阀—取样管由此进入煤粉管道,取完样关闭此阀门。
        7、取样管—伸入煤粉管道中,取样口朝向煤粉气流来向,煤粉由此进入取样装置。取完样后退出煤粉管道。
        8、连接装置—取样管和螺杆的连接,带动取样管的来回滑动。
        9、取样阀—开关此阀可以控制取样或吹扫取样管,以防取样管堵塞。
        10、取样瓶—将旋风分离器分离出的煤粉样品集中存放,供标定用。
        11、旋风分离器—将气粉混合物进行固气分离,煤粉因重力作用被旋转气流甩到器壁,再靠重力作用落入积粉器。分离后的气体沿中间路线上升顶部,从顶部出气口排出,经射器抽气器抽吸重新送入煤粉管道,实现煤粉和气体的分离。
        12、射器抽气器—用压缩空气作为动力,使取样管、旋风分离器、取样瓶产生负压,让煤粉顺利进入旋风分离器中进行固气分离。
        13、压缩空气控制阀—控制压缩空气的开关。
取样工作原理
        伸缩式煤粉取样器是利用负压抽吸和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样前所有阀门全为关闭状态,取样时打开球阀13;调整压缩空气调压阀,将压力调整到合适的压力时,打开球阀6、3、9;摇动手轮1;传动管(4)内螺杆旋转带动取样管7缓缓进入煤粉管道中开始取样,取样时所有阀门为开启状态,当压缩空气从出气管道经过射器抽气器,其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压,促使煤粉管道中的气粉混合物沿取样管进入取样装置,气粉混合物在旋风分离器中进行固气分离,分离出的煤粉落入旋风分离器下面的取样瓶中,气体则被压缩空气抽吸从新送如煤粉管道中,整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整,可实现等速取样,使取出的煤粉样品具有代表性。(压缩空气压力一般不超过0.1Mpa)。
        防堵措施:设备使用过程中可以用压缩空气对取样管进行吹扫,防止取样管被煤粉堵塞。防磨措施 不取样时,取样管退出煤粉管道避开煤粉气流对取样管的磨损。取样时摇动手轮螺杆开始旋转,将取样管缓缓推入煤粉管道中开始取样,取样口对着煤粉气流来向。取样完毕,摇动手轮将取样管缓缓退出煤粉管道,避免煤粉气流对取样管的冲刷,达到防磨目的。
便携式煤粉取样器:

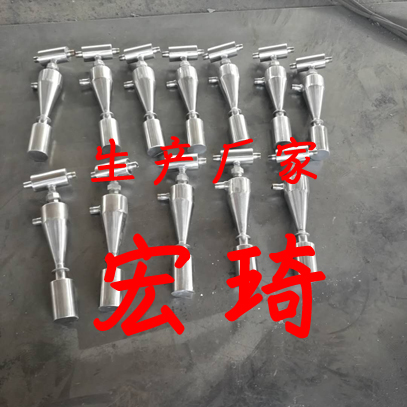

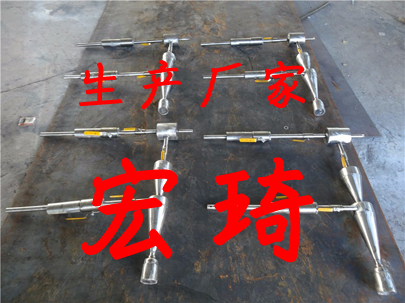

        便携式煤粉取样器组成:1:压缩空气接口? 2:压缩空气阀? 3:调压阀? 4:取样阀? 5:射气器6:吹扫阀? 7:活接头? 8:密封阀? 9:气动密封装置? 10:连接管11:取样套管? 12:取样管? 13:活接头? 14:分离器? 15:取样瓶16:压缩空气阀? 17:压缩空气接口
        便携式煤粉取样器是利用压缩空气抽吸,是设备内部形成负压的原理,将煤粉从煤粉管道中吸出并进行固、气分离而研制成功的。现结合煤粉取样过程加以说明。
        煤粉取样过程中,所有阀门为开启状态,当压缩空气从出气管喷出时,其射流作用必然导致与取样阀连通的管道处出现负压,管内气体被带出。分离器和其底部的集粉瓶是密封连接,能与外部连通的唯一进口只有取样头和取样管。所以负压的出现促使煤粉管中的煤粉沿取样管进入取样装置,煤粉在分离器中被一次分离,并进入集粉瓶,而气体及少许细粉从分离器的上部出口经出气管内的叶片作二次分离后,被压缩空气带出,并重新送入煤粉管道,对工作场所不产生污染。增加吹扫阀的作用是:在煤粉取样前和取样后,关吹扫阀,开取样阀又可以吹扫取样管中的残留在取样管中的煤粉进行吹扫,以防取样管被煤粉堵塞。并保证取样准确。
螺旋式煤粉取样器:
螺旋式煤粉取样器结构形式
        1、螺旋输送器—插入煤粉管道中,取样嘴背着煤粉气流方向,煤粉沉落在取样嘴中,由螺旋输送器经取样管送入取样瓶中。
        2、安装连接管道—焊接在煤粉管道上,以便取样管从这里插入煤粉管道中。
        3、连接法兰—取样管从连接法兰插入煤粉管道,并与安装连接管连接固定密封。
        4、组装密封法兰—用于转动机构的组装和密封。
        5、手柄—取样时摇动手柄旋转螺旋输送器,将煤粉输送入取样瓶。
        6、煤粉沉落管—煤粉经螺旋输送器、煤样进入该管中。
        7、球阀—密封和取样时用。
        8、取样瓶—取出的煤粉集中存放,供标定之用。
螺旋式煤粉取样器工作原理:
        螺旋式煤粉取样器是利用煤粉撞击和自然沉落在取样嘴中后,经螺旋输送器输送出煤粉管道并落入取样瓶中的原理设计而成的一种固定式煤粉取样器。
        取样嘴固定安装在煤粉管道中,取样嘴背对着煤粉气流运行方向,煤粉在管道中被热风携带着呈不规则的状态运行,经取样嘴的撞击和自行的沉落,使取样嘴中聚集很多煤粉,再由取样管中的螺旋输送器,输送落入煤粉沉落管中,取样结束后,操作阀门将煤粉放落到取样瓶中即可。
        以上三种形式的煤粉取样器通过它的组成结构及工作原理的性能相互比较、厂家的设计特点等,如有不懂的用户可电话咨询:13851281922单经理 。
