伸缩式煤粉取样器-连云港宏琦
发布时间:2019/12/24 点击次数:103

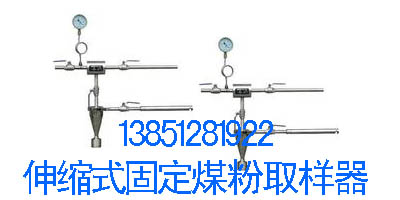

伸缩式煤粉取样器-连云港宏琦

   鉴于日益严格的环保要求,同时也是为了检测电厂煤炭燃烧度,提高电厂燃料作用率,燃煤电厂出口烟道飞灰的分级采样是十分必要的,取样器种类繁多,今天我们着重了解一下伸缩式煤粉取样器

伸缩式煤粉取样器的工作原理


    直吹式制粉系统一次风煤粉管道上定期煤粉取样。由于设备的磨损,煤种的变化,煤粉细度将产生较大的变化而影响锅炉的经济运行。因此根据定期对煤粉细度取样检测的结果作为及时用整分离器折向门开度及更损设备部件的依据。该产品采用压缩空气自动吹扫和用抽气器自动抽吸取样,避免了取样口堵塞问题的出现,且易于取样。取样的速度通过控制压制空气压力而得到控制。这样可以得到较准确的煤粉细度值。取样管匀速前进或后退取样,实现管道内等圆环面积的全面取样。所取得的样品具代表性。


伸缩式煤粉取样器的产品特点

1、定时取样;本设备配有微电脑时控开关,在设定时间内自动取样,取样完成后自动断电,大大节约了能源。操作人员只需在设定取样时间结束后,到取样器前拿样即可。如某公司操作人员设定取样时间为上午9时,取样用时10分钟(可调)。那么操作人员只需在上午9;10时到取样器前拿样。无需任何操作,大大减少操作人员劳动强度,提高取样效率。时控开关可以设定一天16次定时,就是可以设定最多16次自动取样。
2、定点取样;取样器拥有编程系统,可以设定任意取样长度。如设定取样长度为600mm时,取样枪匀速取样到离管道壁600mm处,取样枪自动隐退于保护管内而置于煤粉气流之外,磨损小,寿命长。
3、自动吹扫;为防止取样管堵塞,在每次自动取样完成后,设备都要进行一次自动吹扫,吹扫时间可调。


伸缩式煤粉取样器主要有下列几部分组成:
  1、手轮—转动手轮,传动管内的螺杆旋转,通过连接装置带动取样管来回滑动。
  2、压缩空气调压阀—调整此阀,可控制压缩空气的压力流量,控制取样的速度。使其实现等速取样。   3、吹扫阀—压缩空气进入煤粉管道经过此阀。
  4、传动管—固定螺杆传动装置用。
  5、固定板—固定传动管、球阀等。
  6、球阀—取样管由此进入煤粉管道,取完样关闭此阀门。
  7、取样管—伸入煤粉管道中,取样口朝向煤粉气流来向,煤粉由此进入取样装置。取完样后退出煤粉管道。
  8、连接装置—取样管和螺杆的连接,带动取样管的来回滑动。
  9、取样阀—开关此阀可以控制取样或吹扫取样管,以防取样管堵塞。
  10、取样瓶—将旋风分离器分离出的煤粉样品集中存放,供标定用。
  11、旋风分离器—将气粉混合物进行固气分离,煤粉因重力作用被旋转气流甩到器壁,再靠重力作用落入积粉器。分离后的气体沿中间路线上升顶部,从顶部出气口排出,经射器抽气器抽吸重新送入煤粉管道,实现煤粉和气体的分离。
 12、射器抽气器—用压缩空气作为动力,使取样管、旋风分离器、取样瓶产生负压,让煤粉顺利进入旋风分离器中进行固气分离。
 13、压缩空气控制阀—控制压缩空气的开关。

 三、伸缩式煤粉取样器工作原理
  1、伸缩式煤粉取样器 工作原理
伸缩式煤粉取样器是利用负压抽吸和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样前所有阀门全为关闭状态,取样时打开球阀13;调整压缩空气调压阀,将压力调整到合适的压力时,打开球阀6、3、9;摇动手轮1;传动管(4)内螺杆旋转带动取样管7缓缓进入煤粉管道中开始取样,取样时所有阀门为开启状态,当压缩空气从出气管道经过射器抽气器,其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压,促使煤粉管道中的气粉混合物沿取样管进入取样装置,气粉混合物在旋风分离器中进行固气分离,分离出的煤粉落入旋风分离器下面的取样瓶中,气体则被压缩空气抽吸从新送如煤粉管道中,整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整,可实现等速取样,使取出的煤粉样品具有代表性。(压缩空气压力一般不超过0.1Mpa)。 防堵措施 设备使用过程中可以用压缩空气对取样管进行吹扫,防止取样管被煤粉堵塞。 防磨措施 不取样时,取样管退出煤粉管道避开煤粉气流对取样管的磨损。取样时摇动手轮螺杆开始旋转,将取样管缓缓推入煤粉管道中开始取样,取样口对着煤粉气流来向。取样完毕,摇动手轮将取样管缓缓退出煤粉管道,避免煤粉气流对取样管的冲刷,达到防磨目的。
