漏斗式锅炉取样器产品工作过程及安装步骤?
发布时间:2020/12/16 点击次数:1729

漏斗式锅炉取样器产品工作过程及安装步骤?


          漏斗式

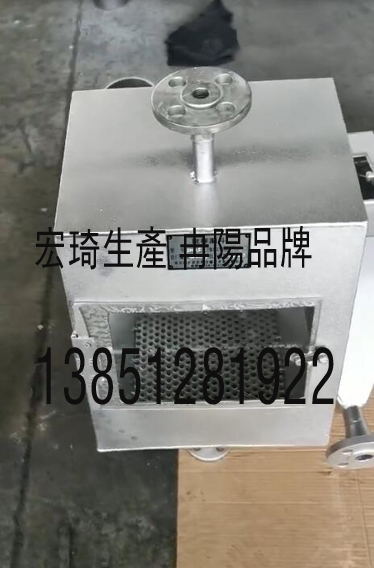

锅炉取样器产品工作过程及安装步骤?随着国家对电厂锅炉行业环保的要求越来越严格,从而使资源化处理技术成为新产品研发技术发展的推动力量,漏斗式锅炉取样器是一种新型针对锅炉行业研发的产品。
          漏斗式
锅炉取样器工作于烟气流进入取样嘴后,经过取样管,沿器壁切线方向进入旋风子分离器。再沿器壁至上而下旋转,在旋转过程中,飞灰因重力惯性作用,被甩到器壁上,并沿器壁靠重力作用落入集灰漏斗进入取样瓶,而气体由引出管排出。
          当烟气流速为6m/s-14m/s范围时,等速取样率>95%,漏斗式锅炉取样器也可用抽气泵做动力源,可实现无间断运行,在机组负荷70%-100%范围内,具有等速调节功能。运行可靠,操作方便,无需专人维护。
          1)
漏斗式锅炉取样器一般装于空气预热器的烟道上,若烟道宽度大于2m时,应在烟道上对称安装2台漏斗式锅炉取样器,若宽度小于2m时,只安装1台漏斗式锅炉取样器。
          2)连接式过渡用的管接头都采用水暖设备。中间应加装一些活动接头,以便拆装方便,焊接件尽量减少。
          3)漏斗式锅炉取样器连接式焊接要求密闭。
漏斗式锅炉取样器安装说明
          1、在烟道上钻孔,将取样管伸入烟道里,使取样头朝向烟气来流方向。(根据情况定,厂家可以自配防磨套)。
          2、将密封法兰与烟道焊接,并与取样管焊接确保密封。
          3、将漏斗式锅炉取样器取样管与旋风捕集器用螺母连接。用硅胶管将测压管与U型管相连。
          4、将旋风捕集器与引出管及阀门连接,再用导管将取样系统与引风机挡节板后的某一位置相连(即在此处开一孔。将导管焊上)。
          5、将取样系统(烟道外部分)和整个捕集器打上保温,防止取样后结露堵塞管道。
