热力除氧器的构造工业锅炉常见型号图文说明?



    热力除氧器的构造工业锅炉常见的除氧器的型式为:淋水盘式热力除氧器、膜式热力除氧器、热力喷雾除氧器。
    淋水盘式

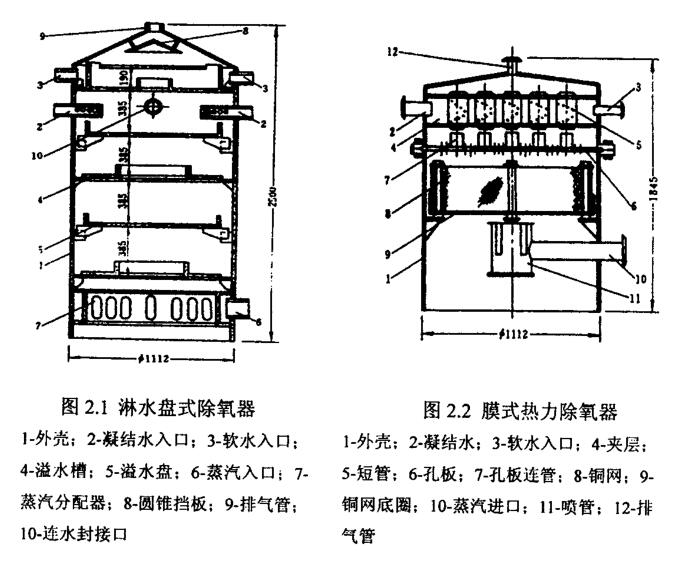

热力除氧器如图2.1所示,此种除氧器的回水及软水从除氧头顶部两侧管引入,经一圆管与外壳的夹层而溢入一个环行槽。水从一环行槽溅至一个带孔圆盘内,水经圆盘的小孔形成细薄的很多小水流向下流动。如此继续流过以下的几层环行槽及带孔圆盘。水后落至除氧水箱。蒸汽由除氧头下部进入,经过蒸汽分配器而向上留,穿过纤细的水流,将水加热,同时形成较大的汽水分界面。水中溢出的气体及部分蒸汽经顶部锥形挡板折流,使分离一些水分以后由排气管排出。除氧头外壳的外面有水封安全装置(图2.1未表示)。
    膜式
热力除氧器如图2.2所示,此种除氧器的外面也设有安全水封装置。回水及软水从顶部两侧管口引入,流至除氧头顶部的夹层中,在夹层间穿过一*排短管。这些短管为顺排。短管四周管壁上按螺旋形钻有一排小孔,水在夹层中由这些小孔向短管内部喷出,下落至 下部孔板。孔板.上正对上述短管位置有孔板连管。此外,孔板上还钻有许多小孔,小孔在孔板.上顺排。水主要出孔板上小孔向下流,然后流过一铜网。铜网由铜丝编成,铜网四面封闭,内盛有填料。铜网可以通过铜网顶部及底部边缘的孔来固定。蒸汽由下侧引入,流经喷管向四周喷出。喷管出短管做成,其四周偏上部位开有长孔。然后蒸汽按水流相反方向,由下向上流动,后经顶部夹层间的短管内部流出,气体及部分蒸汽从顶端排气管排出。这种除氧器,不但增加汽水接触面积,并且顶部夹层有让水集热作用,以防水温突然变化。填料可蓄热以加热水以及增加汽、水界面,但日久铝制填料会发生腐蚀,并且对进水的水温有比较高的要求。


    热力喷雾除氧器
热力喷雾除氧器实际上是喷雾填料式除氧器。早在1966年上海杨树浦发电厂为了改革原淋水盘和薄膜式热力除氧器,提高出力,通过模拟试验,找到喷雾一填料相结 合的新型除氧器。他们的结论是:热力除氧器的工作情况主要决定于传热和传质两个过程。从传热角度考虑,必须把水汽之间的接触面积增至大,即把水流分散成细水滴,而采用喷雾器是解决传热的好方法。但在水滴大量雾化的同时,水滴的表面张力却大大增加了,对于扩散脱氧大为不利,因此单纯喷雾除氧往往不易获得满意的除氧效果。

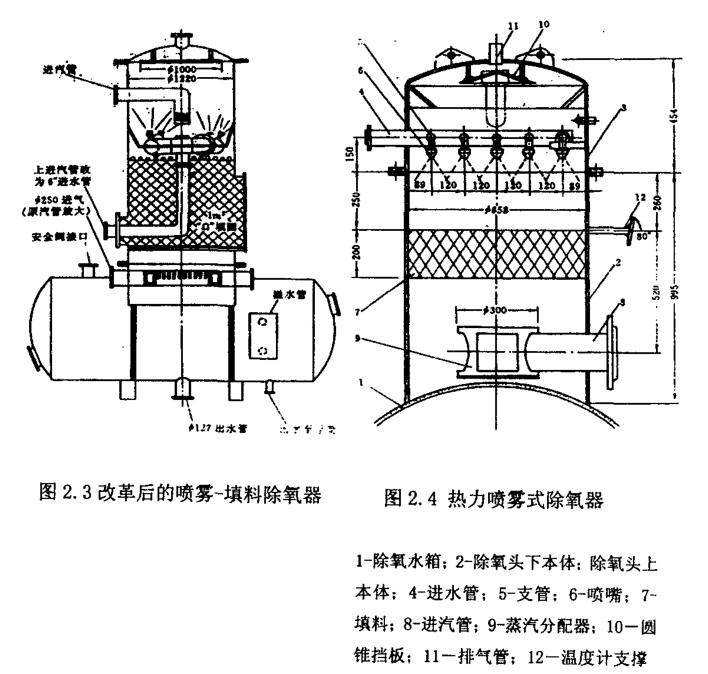

    填料式除氧器由于采用了比表面积较大的固体填料,不仅有利于传热过程,而且有利于传质过程,它具有较大的脱氧强度,但对进水水温有比较高的要求。喷雾和填料相结合,取长补短效果好。对于填料采用s型填料,不论出力和出水质量方面都要比拉希环好。按此原则,该厂将原淋水盘和薄膜式热力除氧器改革成为喷雾填料式除氧器的示意图如图2.3所示。要除氧的水,出上本体_上部的进水管进入。进水管的两边连接有互相平行的支管,而形成喷水管网。在喷水管网上装有喷嘴,通过喷嘴被喷成雾状。下本体中有两层孔板,孔板之间装有填料。雾状水滴经填料,然后落至除氧水箱。图2. 4为无锡锅炉厂生厂的热力喷雾式除氧器。除氧头分为上、下两个本体,下本体与除氧水箱相连,上、下本体由法兰连接。蒸汽由下本体下部的进汽管进入,通过蒸汽分配器向上流动,汽及部分蒸汽后经上本体顶部的圆锥形挡板折流,由排气管排出。

     上述三种形式除氧器,在工业锅炉房过去以淋水盘式为常见:膜式有个别锅炉房自行制造;热力喷雾式较新,起除氧效果较好,因为热力喷雾式是两级除氧,不仅喷散的细而且分布均匀,同时汽水分界面也较大。目前北京锅炉厂及哈尔滨锅炉厂生产的
热力除氧器也都制成两级除氧,其中一级为喷嘴喷淋,或用淋水盘,而二级用填料。哈尔滨锅炉厂的填料为多层交错叠放的篦状盘。

    另外还有旋膜填料热力除氧器,在除氧头上部的断面上布置有几圈一定长度、垂直放置的无缝钢管,每根短钢管的上、下两端都钻有沿切线方向向下倾的若千个小孔。水从上端形成喇叭口状的水膜。蒸汽从钢管下端小孔进入管内,在水膜中部旋转上升,与除氧头下部进来的蒸汽一同从顶部排出除氧器。形成水膜的水向下落到由角钢组成错列水平布置的几层挡板。水落至挡板后,沿挡板的两个倾斜面成膜状流动。挡板角钢的脊向上,脊上布有一些小孔。水流过挡板时,不仅进-步延续和扩展水的表面积,而且使水流分布均匀。水后再下落经填料层。这种除氧器实际是三级除氧,因而效果更佳。

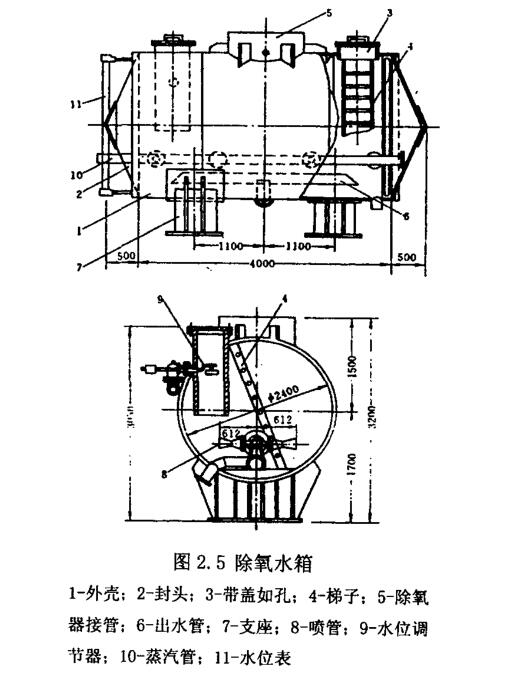

    热力除氧器除氧水箱的构造图2.5为与除氧头配用的除氧水箱构造图,主要由圆柱形外壳,与两个圆锥形封头组成,水箱外部除有支座、水位计、温度计插座、带盖入孔以及接管和接管法兰,内部有梯子以及加固角钢、扁钢等结构外,现将其内部三个主要零件介绍如下:

    (1)除水管:水管底部有一管子,管子两端斜切,斜口向上,管子中部水平接有管子,然后向下弯,接至外壳外部(如图2.5的6所示)。

     (2)水位调节器:在与带盖入孔对称的另一边,有一一个竖管,竖管内装有水位调节器的浮子,浮子与杠杆相连,杠杆控制进水阀门,杠杆另一端有平衡重锤,水位调节器的作用就是保持水箱内水位一定。

    (3)再沸腾管:在水箱水平中心线下,有一根水平的蒸汽管,管子的一端接蒸汽管,另一端在除氧水箱内, 此端封死。在喷管上装有喷嘴,喷嘴水平

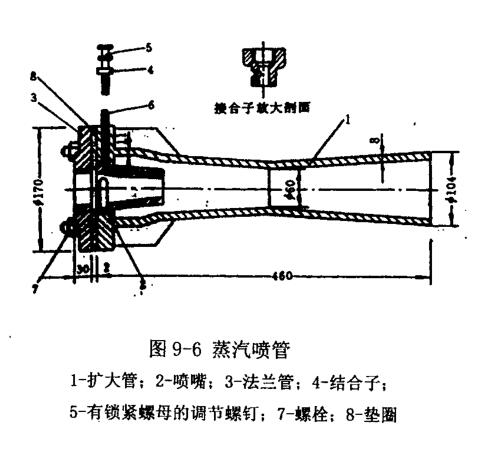

向两侧。喷嘴的构造如图2. 6.有的除氧水箱没有蒸汽喷管,而只在水箱的水面下没有蒸汽管或蒸汽排管,在蒸汽管或蒸汽排管上开有很多小孔,蒸汽就从这些小孔喷入水中,使水发生搅动同时保持水温。
