旋膜式除氧器低位结构及工作原理安装说明?
发布时间:2022/11/28 点击次数:796

旋膜式除氧器低位结构及工作原理安装说明?

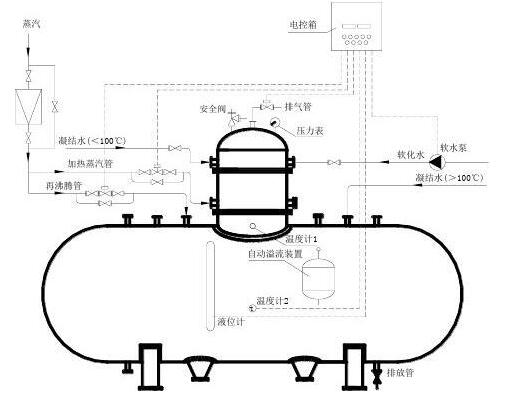

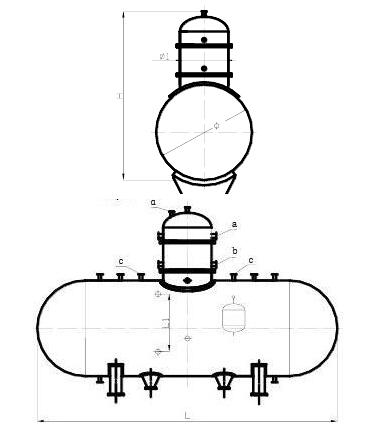

     旋膜式除氧器低位结构及工作原理安装说明?旋膜式除氧器工作原理流程图及产品结构图如下所示:

旋膜式除氧器设备由主体(贮水箱、脱氧塔、支座)、自控系统、电控箱及电动阀门等组成。贮水箱、脱氧塔和支座由碳钢制造,贮水箱和脱氧塔相通,二者构成密闭的工作室,支座用来固定及支撑设备。回收凝结水或软化水由进水口进入脱氧塔,经过旋膜裙脱氧后进入贮水箱,高温蒸汽通过蒸汽进口及再沸蒸汽进口进入除氧器,对旋膜式除氧器中的水加热及除氧。根据液位和温度信号,自动或手动控制除氧器给水泵的起、停,以及蒸汽进口阀门、排气口阀门的开启与关闭。未接管路的管口用盲板封死。温度计的连接长度300的温度计插入贮水箱上部的接口内,长度450的温度计插入贮水箱下部的接口内,蒸汽管路加减压阀(可调);
旋膜式除氧器电气控制部分安装方法
电控箱的安装要求
    环境温度:≤40℃;
    相对湿度:≤85﹪;
    供电电源:交流380伏三相四线/五线制;
    固定在离地1.2m的墙壁上或铁架上;
    无腐蚀性气体及强磁场的室内安装。
    所有导线穿管保护。各路穿管线根数如下表:控制及信号线导线截面积S应满0.5≤S≤1mm2,千米线阻小于3Ω。
    温度传感器的两个接线端子,其中一个端子接一根线,另一个端子接两根线。其它接线按照附图接线。
    控制箱和各控制元件的金属壳体均应可靠接地。
旋膜式除氧器调试
    按安装要求和方法安装完毕后,检查全部接线和管路是否连接无误,用500伏摇表检查各线路间电阻和元件对地绝缘电阻,应不小于0.5MΩ;注意,PLC的接线不准用摇表检测!
    合上电源开关,逐项调试各种功能直至正常运行;
    打开蒸汽供气阀门(蒸汽供气压力≤0.3 Mpa),将自动/手动开关打在手动位置,按下软水泵手动启动按钮给旋膜式除氧器加水至贮水箱三分之二以上时,按水泵手动停止按钮停止加水。加水时,将蒸汽阀全打开,给
旋膜式除氧器内的水加热及除氧;
    将自动/手动开关打在自动位置,旋膜式除氧器设备将自动正常运行。
