分析锅炉真空除氧器给水系统按运行方式分定压除氧器与滑压除氧器
发布时间:2023/6/27 点击次数:474

分析锅炉除氧器给水系统按运行方式分定压除氧器滑压除氧器

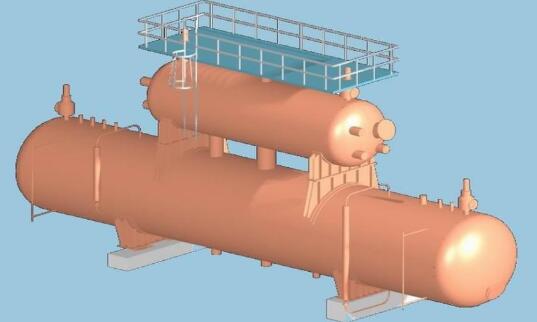

      分析锅炉除氧器给水系统按运行方式分定压除氧器滑压除氧器。卧式布置工作压力MPa1.1;高工作温度℃374-350;额定出力t/h2400;给水温度℃183.5;出水含氧量μg/L≤7;运行方式定、滑压(滑压范围:0.05~1.1MPa)某600MW机组高压除氧器技术规范。

无头除氧器是一种特殊形式的卧式除氧器,其除氧塔和给水箱布置成一体,从外观看不到除氧塔,因此成为无头除氧器,也称为内置式除氧器。
     1)无头除氧器工作过程除氧器的加热蒸汽有两路汽源:分别为四抽和辅汽,四抽引入底部主要用于深度除氧和加热给水;辅汽引入本体内经分配管后均匀布置在汽水空间,供启动时加热用。加热蒸汽排管沿除氧器筒体轴向均布。
     无头除氧的工作过程初级除氧过程凝结水经过高压喷嘴形成发散的锥形水膜向下进入初级除氧区,水膜在这个区域内与上行的过热蒸汽充分接触,迅速将水加热到除氧器压力下的饱和温度,大部分氧气从水中析出,在每个喷嘴的周围设有四个排气口,以及时排出析出的氧气。深度除氧过程经过初步除氧的水落入水空间流向出水口;加热蒸汽通过排管从水下送入,与水混合加热,同时对水流进行扰动,并将水中的溶解氧及其它不凝结气体从水中带出水面,达到对凝结水进行深度除氧的目的。水在除氧器中的流程越长,则对水进行深度除氧的效果越好。
     2)
无头除氧器结构
     蝶型喷嘴除氧器的两侧分别安装有一个蝶型喷嘴,凝结水分两路引入这两个喷嘴。喷嘴使凝结水形成适当的水膜,以获得佳直径的水滴,达到既增大水与蒸汽的接触表面积,又缩短了气体离析路径的效果。每只喷嘴的大出力是1400t/h,此时压降为0.056MPa。
     这是内置式除氧器的除氧头,在除氧头上布置着六七层环形喷嘴(俗称鸭嘴),当凝结水进入除氧头时环形喷嘴在凝结水压力的作用下张开,凝结水程雾状喷出,下面是加热蒸汽。碟形喷嘴,凝结水从此喷出,加热蒸汽(辅汽和四抽)伸入水侧,除氧原理和外置除氧器一样。

除氧器共布置有两只进口喷头(流量为1200t/h),由于喷头弧形圆盘的调节作用,当机组负荷大时,喷头内外压差增大,弧形圆盘开度亦增大,流量随之增大。当机组负荷小时,喷头压差降低,弧形圆盘开度亦减少,流量随之减少。使喷出的水膜始终保持稳定的形态,以适应机组滑压运行。
     吹扫管吹扫管布置在水面上。在吹扫管中布置了许多吹扫口。
     吹扫蒸汽吹散聚集在水面上的氧气层,增加水面上、下的氧气浓度差,有利于氧气的扩散。
作用:
     吹扫蒸汽吹破水面,减少了水的表面张力,便于水中的氧气向水面扩散。
     吹扫后蒸汽向上流动,加热喷嘴喷出的雾化水,充分利用了余热。
     沸腾管和泡沫发生器在传统
真空除氧器的给水箱底部通常有一根沸腾管,用于启动时加热冷水之用。由于沸腾管产生的紊流强度不大,往往使得除氧器的启动时间较长,一般为5-8小时为了提高紊流强度,泡沫器由蒸汽喷嘴、旋流片、泡沫管组成。蒸汽喷嘴安装在除氧器底部的蒸汽官道上,当加热蒸汽从蒸汽喷嘴喷出后,将加热蒸汽的压力能转变成速度能,带动泡沫管下部的水通过旋流片后一边旋转,一边向上流动,在泡沫管腔室内喷射蒸汽与水混合,产生一次泡沫。形成了一次泡沫的汽水混合物通过泡沫管四壁上的小孔流到泡沫管外侧,带动泡沫管周围的水流动,除了一部分蒸汽在一次泡沫流动中随着放热被凝结外,多余的蒸汽在泡沫管外围与水混合紊流,形成二次泡沫,并把多余热量传给混合流动的水,二次泡沫使混合水受到充分加热,达到饱和温度并逸出水中氧气。
     这种泡沫器因为能产生两次泡沫,所以又称二次泡沫器。在内置式除氧器的设计中,我们在除氧器水位线下设置了若干二次泡沫器,增强水下紊流强度,缩短冷水加热时间。试验表明,除氧器的冷水加热时间一般可缩短到2-3小时。二泡沫器不仅可以用于启动,也可以用于正常运行。
     当
真空除氧器进水温度较低或进水含氧量较大时,使用二次泡沫器还可进行深度除氧,降低出水中的含氧量。在除氧器底部安装了一根沸腾母管和若干沸腾支管,在沸腾母管和沸腾支管上又安装了许多泡沫发生器。在泡沫发生器四壁有许多交错的喷射小孔,加热蒸汽自喷射小孔喷出,与周围的水混合,形成许多泡沫,强化气水之间传热和传质。沸腾管和泡沫发生器的原理与传统式除氧器的再沸腾原理相似,作用相同,但由于内部结构不同,新型除氧器的泡沫量大、加热速度快,效果较好。
     蒸汽平衡管与逆止阀除每个加热蒸汽管路上均设一路蒸汽平衡管,并在蒸汽平衡管上装有逆止阀,起到平衡供汽管和除氧器压力的作用。在正常运行时蒸汽平衡管不起作用,当供汽压力突降时逆止阀打开,使
除氧器的压力跟跟随汽源压力一同变化,减小除氧器和供汽管的压差,进而防止供汽管内进水。
     安全阀为防止除氧器超压,除氧器装有两个安全阀,其动作压力为1.35MPa,单个安全阀的通流量为61.310t/h。
     溢流管除氧器水位过高可能引起除氧器超压,当除氧器水位失控甚至满水时可能使汽轮机进水,造成恶性事故。因此除氧器内设有除氧器溢流与放水口,并在顺序控制中设有高水位限制。当水位上升至较高值时,先打开放水阀放掉部分给水;在除氧器水位上升至溢流水位时,水经溢流口排掉。除氧器溢流管。

真空除氧器的排气方式除氧器的排气分为启动排气和连续运行排气。机组启动初期,除氧器内不凝结气体及部分水蒸汽通过管道排入大气;
     机组运行正常后,连续运行排气排至凝汽器喉部,冷却后经真空泵抽出,可减少汽水损失,在连续排气管道上设有调节阀,可调节排汽量,运行中可有效的保证氧器的除氧效果。
