锅炉汽水取样冷却器产品优点及结构图技术说明
发布时间:2024/4/17 点击次数:385

锅炉汽水取样冷却器产品优点及结构图技术说明

      锅炉汽水取样冷却器产品优点及结构图技术说明,取样冷却器用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却。
      取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。
取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

锅炉汽水取样冷却器技术问题是克服现有的缺陷,提供一种取样冷却器,能够简单高效的冷却取样点样品,可以有效解决技术中的问题。
锅炉汽水取样冷却器技术方案:
      锅炉汽水
取样冷却器包括外壳体、外壳体安装于安装支腿上,并且安装支腿安装在地面上用以支撑;外壳体的底部一侧安装有冷却水进水口;外壳体的上部一侧安装有冷却水出水口;外壳体的顶部安装有本体法兰;本体法兰的一端安装有放气孔;冷却介质进口管安装在本体法兰上并且横穿本体法兰的内部;冷却介质进口管的一侧连接着冷却管,并且冷却管位于冷却器的内部且采用不锈钢制成;冷却介质取样管横穿本体法兰安装在冷却器的内部。
      锅炉汽水取样冷却器外壳体安装于安装支腿上,并且安装支腿安装在地面上用以支撑。外壳体的顶部安装有本体法兰。作为锅炉汽水取样冷却器的一种优选技术方案,本体法兰的一端安装有放气孔。冷却介质进口管的一侧连接着冷却管,并且冷却管位于冷却器的内部且采用不锈钢制成。
锅炉汽水
取样冷却器所达到的有益效果是:
      1、锅炉汽水
取样冷却器结构紧凑、易于携带;
      2、锅炉汽水取样冷却器能够简单高效的冷却取样点样品;
      3、锅炉汽水
取样冷却器清洗方便、使用寿命长;
      4、锅炉汽水取样冷却器造价便宜且适合推广使用。

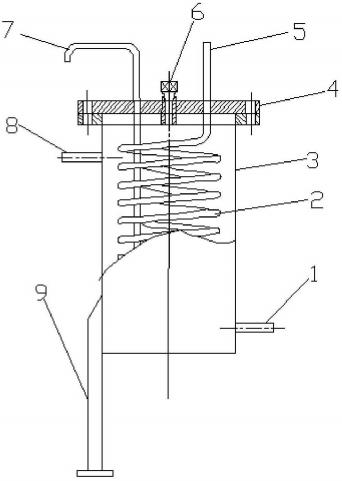

      图 1 是本发明实施例所述的一种
取样冷却器的结构示意图;
      图中标号:1、冷却水进水口;2、冷却管;3、外壳体;4、本体法兰;5、冷却介质进口管;6、放气孔;7、冷却介质取样管;8、冷却水出水口;9、安装支腿。
