真空除氧器锅炉合用的进水结构分析说明
发布时间:2024/6/21 点击次数:69

真空除氧器锅炉合用的进水结构分析说明

      真空除氧器为了保证除氧效果,必须尽可能使布水均匀。但是现有的多台锅炉合用的大型真空除氧器的进水结构,当其中一台锅炉、或者二台锅炉停运时、或者只运行一台锅炉时、 或者多台锅炉都运行时,要满足其布水均匀很困难。
     一种多台锅炉合用的大型
真空除氧器的进水结构,其能 保证其所连通的多台锅炉在有锅炉开启状态下的布水均匀。
     其技术方案是这样的:其包括
真空除氧器筒体、多台锅炉,其特征在于:多台锅炉 中每台锅炉的真空除氧器进水装置包括进水接管、进水母管、进水支管、进水雾化装置,每 台锅炉的真空除氧器进水装置与其它锅炉的真空除氧器进水装置互不连通,每台锅炉的进水母 管、进水支管、进水雾化装置均安装于真空除氧器筒体内部,每台锅炉的出水口连接其 对应的进水接管,进水接管连接其对应的进水母管,进水母管连接其对应的进水 支管,进水支管装有进水雾化装置。
     进水支管均匀排布于
真空除氧器筒体内部;每台锅 炉所对应的进水支管与其它锅炉所对应的进水支管在空间内平行;每台锅炉所对应的 进水母管与其它锅炉所对应的进水母管在空间内平行;进水母管为分配管或类分配 管,进水支管为普通管材。
     上述结构中,由于每台锅炉分别对应连接其对应的进水接管、进水母管、 进水支管,每台锅炉的
真空除氧器的进水结构均各自单独形成一个独立的工作循环,且相互之 间不产生干涉,故其其能保证其所连通的多台锅炉在有锅炉开启状态下的布水均匀。

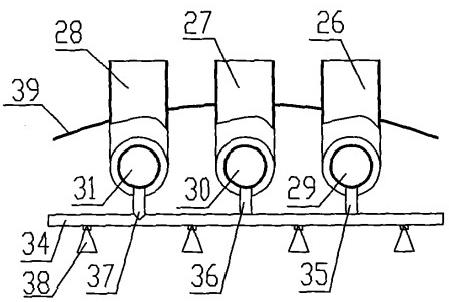

附图说明
图1是
真空除氧器例一的主视图的示意图;
图2是图1的俯视图示意图;
图3是图1的左视图示意图;
图4是具体实施例二的主视图的示意图;
图5是图4的右视图示意图;
图6是具体实施例三的主视图的示意图;
图7是图6的
真空除氧器俯视图示意图;
图8是图6的
真空除氧器左视图示意图;
图9是具体实施例四的主视图示意图;
图10是图9的右视图示意图。
