锅炉煤粉取样器装置生产制造技术协议

锅炉煤粉取样器装置设计和运行条件
1、煤粉细度：
设计煤种核和校核煤种均达到下列煤粉细度的要求：
煤粉细度：R90＝15～40％。
2、基本条件
简易煤粉取样装置（取样装置能够在煤粉管之间在不停磨煤机情况下拆装而不漏粉）数量：5个，取样密封座40个（带堵头）。
设计压力：正常风压18.385kpa，高风压0.4MPa
设计温度：62℃
安装地点：磨煤机出口的送粉管道垂直或倾斜管段上。主管规格：Φ690×10
安装方式：固定式（可方便拆卸）连接型式：焊接或法兰

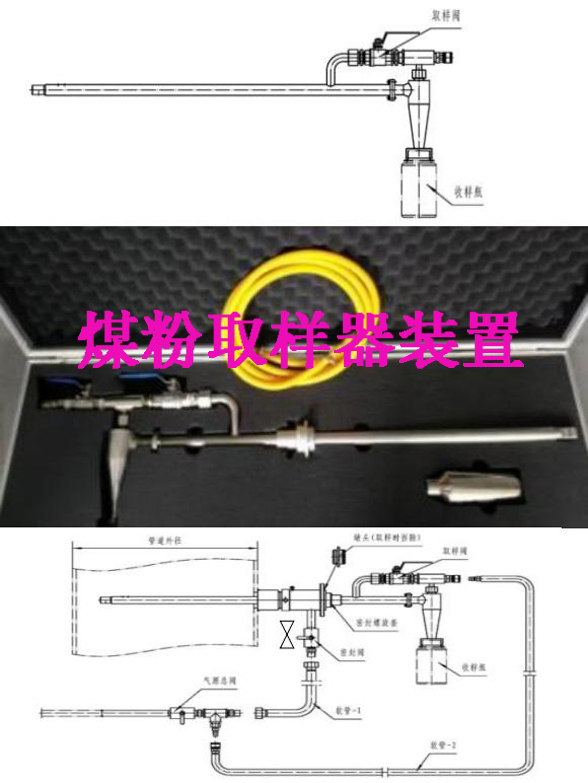

3、锅炉煤粉取样装置设备名称：简易煤粉取样装置系统。该系统由：取样枪管、快速连接活接头、分离器、取样瓶等组成。
4、锅炉煤粉取样装置设备数量：5个，取样密封座40个（气体密封底座和堵头）。
5、安装位置：安装于磨煤机出口垂直、倾斜、水平布置的送粉管道，按露天布置设计。
6、送粉管道规格：Φ690X10压缩空气压力：0.6MPa
锅炉煤粉取样器装置技术要求
1、对简易煤粉取样装置系统功能的要求
1.1本工程每台炉设置5台中速磨煤机，每台磨煤机引出4根送粉管道。每根送粉管道上设置一套取样密封座（为防止煤粉泄漏，密封座带堵头）。
1.2取样系统应包括取样枪管、快速连接活接头、分离器、取样瓶等组成。
1.3旋风分离器的分离效率：99%。
1.4每个煤粉管道取样点应设置一套永久性的密封装置和球阀。取样装置中密封装置的设计应能防止煤粉外漏，卖方将在投标书中详细说明为防止外漏所采取的密封措施。
2、取样时间：2-3min/每次。
3、取样装置主要部件的材质采用304不锈钢。
1、取样枪及相应零部件应具有足够的强度与刚度，能承受管道的大运行压力、温度及管道中合力矩的传递。其整体结构在冷热温差悬殊的情况下，不发生变形卡涩。
2、煤粉取样装置所有部件外观光滑平整，涂层均匀一致，无毛刺、漆痕及严重划痕，焊缝牢固、可靠，无缺焊、烧穿、夹渣和错位。
3、煤粉取样装置在瞬时压力不大于1.5倍工作压力的工况条件下应不发生永久变形和损坏。
4、煤粉取样装置应应保证转动部分灵活无卡涩。
5、取样瓶采用不锈钢304材质，与分离器密封不漏粉。
6、设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。买方不接受带有试制性质的部件。
7、既能满足固定式的要求，也能方便安装到其他取样密封座上。
8、煤粉取样装置能够均匀取样。
