胶球清洗系统中,收球网的设计与海绵橡胶球的质量对收球率有显著影响,具体关系如下:

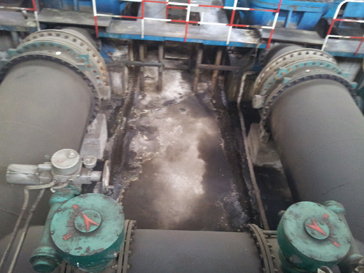

一、收球网对收球率的影响
结构设计合理性
收球网采用“V”形或单斜栅板结构时,若悬臂梁设计刚性不足,在水流冲击下易变形,导致网板与筒体内壁间隙增大,造成胶球逃逸。此外,转动轴长期浸泡生锈会增加阻力,使网板闭合不严,进一步降低收球率。
材质与密封性
收球网外壳和网板需采用优质材料以保证强度和寿命,劣质材料易损坏变形,引发漏球。网板关闭不到位或间隙不均(如结垢阻塞)会导致胶球无法回收或被卡住。
水室流场设计
凝汽器水室若存在死角和涡旋,胶球可能滞留形成积球。需通过加装导流板或密封网优化流场分布。

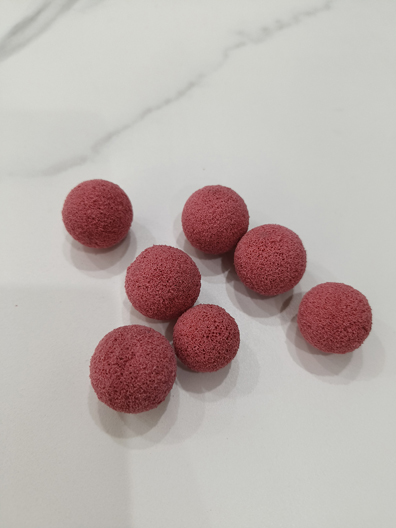

二、海绵橡胶球对收球率的影响
物理参数适配性
直径:湿态胶球直径应比凝汽器管道内径大1~2mm,过小则清洗效果不足,过大易卡堵。
比重:浸水后湿态比重需为1.00~1.15g/cm3。比重过小易漂浮,难以被收球网捕获;比重过大则下沉积球。
质量缺陷
胶球硬度不足、弹性差或存在缺陷时,清洗中易变形破损,导致回收失败。劣质胶球还可能因材质不均堵塞管道。
三、协同优化措施
设计改进:采用高刚性收球网结构,优化栅板受力,避免水流冲击变形;加装导流板消除水室涡流。
胶球筛选:选择符合标准比重和直径的海绵橡胶球,定期更换老化胶球。
运维管理:定期检查收球网密封性、清理结垢,确保电动执行机构限位准确。
结论
收球网的设计缺陷(如结构刚性不足、密封不严)与海绵橡胶球参数不符(如比重/直径偏差)是导致收球率低的主因,二者共同影响系统效率。行业标准要求收球率≥90%,优化上述因素可提升至94%以上。
